Jäähdytystornin perusperiaate ja rakenne

Periaate ja perusrakenne

1. Jäähdytystornin perusperiaate

Jäähdytystorni on laite, joka käyttää (suoraa tai epäsuoraa) ilman ja veden kosketusta veden jäähdyttämiseen. Se käyttää vettä kiertävänä jäähdytysnesteenä, imee lämpöä järjestelmästä ja päästää sen ilmakehään alentaen näin tornin lämpötilaa ja valmistaen laitteita, jotka voidaan kierrättää jäähdytysveteen.

Lämmönpoistosuhde jäähdytystornissa:

Märkäjäähdytystornissa kuuman veden lämpötila on korkea ja veden pinnan yli virtaavan ilman lämpötila on matala. Vesi siirtää lämpöä ilmaan, jonka ilma kuljettaa pois ja hajoaa ilmakehään. Vettä on kolme eri muotoa, joka siirtää lämpöä ilmaan:

① Kosketa lämmön haihduttamiseksi;

② Haihtuva lämmön hajoaminen;

③ Säteilylämmön hajoaminen.

Jäähdytystorni luottaa pääasiassa kahteen ensimmäiseen lämmönpoistoon, ja säteilylämmön hajoaminen on hyvin pientä, joten sitä ei pidä jättää huomiotta.

Haihtuvan lämmön haihtumisen periaate:

Haihtuva lämmönpoisto tapahtuu materiaalinvaihdon kautta, toisin sanoen vesimolekyylien jatkuvan diffuusion kautta ilmaan. Vesimolekyyleillä on eri energiat, ja keskimääräinen energia määräytyy veden lämpötilan mukaan. Jotkut vesimolekyylit, joilla on suuri kineettinen energia lähellä veden pintaa, ylittävät viereisten vesimolekyylien vetovoiman ja pakenevat veden pinnalta ja muuttuvat vesihöyryksi. Kun suuren energian omaavat vesimolekyylit pakenevat, veden pinnan lähellä olevan vesistön energia vähenee.

Siksi veden lämpötila laskee, mikä on haihtumista ja lämmön haihtumista. Yleisesti uskotaan, että haihtuneet vesimolekyylit muodostavat ensin ohuen kerroksen kylläistä ilmaa veden pinnalle, jonka lämpötila on sama kuin veden pinnan lämpötila, ja sitten vesihöyryn diffuusionopeus kylläisestä. kerros ilmakehään riippuu Kyllästetyn kerroksen vesihöyrynpaineen ja ilmakehän vesihöyrynpaineen ero, eli Doltonin laki, voidaan esittää seuraavalla kuvalla.

2. Jäähdytystornin perusrakenne

✦ Kannakkeet ja tornit: ulkoinen tuki

✦ Pakkaus: Tarjoa suurin mahdollinen lämmönvaihtoalue vedelle ja ilmalle

✦ Jäähdytysvesisäiliö: sijaitsee jäähdytystornin alaosassa, vastaanottaen jäähdytysvettä

✦ Vedenkerääjä: ottaa talteen ilmavirran kuljettamat vesipisarat

✦ Ilmanotto: Jäähdytystornin ilmanottoaukko

✦ Vesisuihkulaite: suihkuta jäähdytysvesi ulos

✦ Tuuletin: syötä ilmaa jäähdytystorniin

✦ Aksiaalipuhaltimia käytetään indusoituneessa vedossa olevissa jäähdytystorneissa.

✦ Aksiaali-/keskipakopuhaltimia käytetään pakotetuissa jäähdytystorneissa.

✦ Jäähdytystornin ikkunaluukut: Keskimääräinen imuilmavirta; säilyttää kosteuden tornissa.

Tyypit ja niiden hyvät ja huonot puolet

1. Luonnollisen ilmanvaihdon jäähdytystorni

Jäähdytystornin huipulta virtaa ulos kuumaa ilmaa, jonka tiheys on pienempi;

Tiheämpi kylmä ilma tulee jäähdytystorniin tornin pohjasta täyttymään;

Tuuletinta ei tarvita;

Betonitorni < 200 m;

Suuren lämmön jäähdyttämiseen.

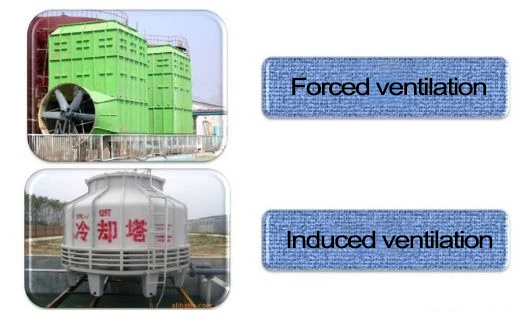

3. Mekaanisen ilmanvaihdon jäähdytystorni

Tehokkaat tuulettimet pakottavat lämmönvaihdon ilman ja kiertävän veden välillä;

Pakkauksen pinnalla oleva vesikalvo voi maksimoida lämmönvaihdon ilman kanssa;

On monia tekijöitä, jotka määräävät jäähdytystehokkuuden;

Erilaisia ​​jäähdytystehovaihtoehtoja;

Useita jäähdytystorneja voi toimia samanaikaisesti, kuten 8-tornin yhteisohjaus.

Pakkoilmanvaihto:

Ilma puhalletaan tuuletusaukkoon keskipakotuulettimella; Edut: Se sopii torneille, joissa on suuri ilmavirtavastus; keskipakotuulettimessa on suhteellisen alhainen ääni.

Vastavirtauksen jäähdytystorni:

Jäähdytysvesi suihkutetaan tiivisteen päälle ja virtaa alas jäähdytysvesisäiliöön.

Ilmaa pakotetaan sisään pohjasta, ja tiivisteessä se joutuu kosketuksiin veden kanssa haihduttamaan osan jäähdytysvedestä, mikä alentaa veden lämpötilaa.

3. Indusoitu vetojäähdytystorni

Etu

Takaisinvirtausaste on pienempi kuin pakkovedon jäähdytystorneissa; puhaltimien käyttökustannukset ovat pienemmät kuin pakkovedon jäähdytystorneilla.

haittaa

Tuulettimen ja moottorin mekaaninen voimansiirto vaatii vesitiiviin rakenteen.

Kuuma vesi tulee jäähdytystorniin ylhäältä

Ilmaa pakotetaan tuulettimen avulla ja se tulee jäähdytystorniin pohjasta; käytä pakotettua induktiotuuletinta.

Cross Flow Induced Draft -jäähdytystorni

Vastavirtausvedon aiheuttama jäähdytystorni

Jäähdytysvesi tulee ylhäältä ja virtaa tiivistekerroksen läpi; ilma tulee sisään yhdeltä tai molemmilta puolilta ja puhallin indusoidaan saamaan ilma virtaamaan sivusuunnassa tiivistekerroksen läpi.

Tämän tyyppisen jäähdytystornin kuuman veden luonnollisen virtauksen jakelujärjestelmän ansiosta:

Etu:

Matala vesipumpun pää;

Pienempi alkuinvestointi pumppuun;

Pienempi vuotuinen käyttöenergiankulutus ja -kustannukset;

Suuret virtauksen muutokset eivät vaikuta haitallisesti vedenjakelujärjestelmään.

Haitta:

Matala korkeus aiheuttaa sen, että suutin tukkeutuu helposti ja jäähdytysvesi ei voi hajota hyvin hienoksi sumuksi, kun se suihkutetaan ulos;

Kuumavesisäiliöiden suora altistuminen ilmalle voi johtaa levien kasvuun;

Kattaa suuren alueen.

Tällaisissa jäähdytystorneissa olevien paineistettujen vedenjakelusprinklerien vuoksi:

Etu:

Lisäämällä tornin korkeutta pidemmän lämmönvaihtoprosessin ja pienemmän jäähdytysleveyden saamiseksi;

Koska paineistettu suihkutuslaite voi suihkuttaa pienempiä vesipisaroita, lämmönvaihtotehokkuus on suurempi.

Haitta:

Järjestelmän vesipumpun nostokorkeus kasvaa;

Lisääntynyt energian kysyntä ja kohonneet käyttökustannukset;

Jäähdytysvesisuutinta ei ole helppo huoltaa ja puhdistaa;

Vedenjakelujärjestelmä ja siihen liittyvät putkistot tarvitaan, joten alkuinvestointi kasvaa.

Toimintaparametrit ja valintasuunnittelu

1. Jäähdytysveden lämpötilaero

tulolämpötila - ulostulolämpötila

Suuri lämpötilaero=korkea suorituskyky

2. Kylmä leveys

Ero jäähdytystornin ulostuloveden lämpötilan ja tuloilman märkälämpötilan välillä:

Pieni jäähdytysalue=korkea suorituskyky

4. Tehokkuus:

4. Jäähdytystornin kapasiteetti

Jäähdytystornin kapasiteetin yksikkö on "kcal per tunti" tai "jäähdytystonni";

Jäähdytystornin kapasiteetti=jäähdytysveden massavirta× vesikohtainen lämpökapasiteetti× lämpötilaero;

Suuri kapasiteetti=korkea suorituskyky

5. Täydennysveden laskeminen

Veden haihtumishävikki (E)

E = Q/600 = (T1-T2)*L/600

E edustaa haihtuneen veden määrää (kg/h);

Q tarkoittaa lämpökuormaa (Kcal/h);

600 edustaa veden piilevää haihtumislämpöä (Kcal/h);

T1 edustaa veden lämpötilaa (tutkinnonC);

T2 edustaa veden lämpötilaa (tutkinnonC);

L edustaa kiertävän veden määrää (kg/h).

Täyteveden laskenta:

Roiskehäviö (C)

Jäähdytystornin roiskehäviö määräytyy jäähdytystornin suunnittelutyypin, tuulen nopeuden ja muiden tekijöiden mukaan. Normaaleissa olosuhteissa sen arvo on noin {{0}},1-0,2 prosenttia kiertoveden tilavuudesta.

Jaksottainen poistovesihäviö (D)

Säännöllisen poistoveden hävikki määräytyy sellaisilla tekijöillä kuin veden laatu tai kiintoainepitoisuus vedessä. Yleensä se on noin 0,3 prosenttia kiertävän veden tilavuudesta.

M=E plus C plus D

Haihtuva vesihäviö (E); roiskeveden hävikki (C); säännöllinen poistovesihäviö (D).

Kun jäähdytystornia käytetään ilmastoinnissa, lämpötilaeroksi on suunniteltu 5tutkinnonC. Tällä hetkellä jäähdytystornin tarvitsema vesi on noin 2 prosenttia kiertovedestä.

6. Jäähdytysveden virtaus

K·Q=C·M·ΔT

K: Estimointikerroin

K: Yksikön suurin jäähdytysteho

C: veden ominaislämpökapasiteetti

ΔT: meno- ja paluuveden lämpötilaero

M: Jäähdytysveden massavirta

1,3 kertaa kompressiojäähdytysyksikön enimmäisjäähdytysteho;

2,5 kertaa absorptiojäähdytysyksiköiden jäähdytysteho (litiumbromidi).

1. Valintaesimerkki

Esimerkki: Projekti, jossa on 640RT:n jäähdytystornin vesivirtaus ja täydennys.

Q=640RT=2251KW

K=1.3

C=4.2KJ/(kg· tutkinto)

ΔT=5tutkinnon

Veden täyttö m=M·2 prosenttia =140kg/s·2 prosenttia =2,8 kg/s

2. Yleiset suunnitteluongelmat jäähdytystornin valinnassa

(1) Mitkä ovat jäähdytystornin energiankulutuksen määräävät tekijät?

V: Tuulettimen teho, jäähdytysveden virtaus, jäähdytysveden täyttömäärä?

(2) Jäähdytystornin lämpötilaolosuhteet, missä lämpötilassa on hyötysuhde ja taloudellinen hyvä?

Vastaus: Jäähdytystornin tuloveden lämpötila vaihtelee käytön mukaan. Esimerkiksi keskusilmastointilauhduttimen ulostuloveden lämpötila on yleensä 30-40tutkinnonC, ja Guo Pengxue LVI- ja jäähdytystornin ulostuloveden lämpötila on yleensä 30tutkinnonC. Jäähdytystornin ihanteellinen jäähdytyslämpötila (paluuveden lämpötila) on 2-3tutkinnonC korkeampi kuin märkälämpötila. Tätä arvoa kutsutaan "likimääräiseksi asteeksi" (julkinen tili: pumppu taloudenhoitaja). Mitä pienempi approksimaatioaste, sitä parempi jäähdytysvaikutus. Thaimaan ja Vietnamin talous.

(3) Avoimen ja suljetun vertailu

Avoin tyyppi: Ensimmäisen vaiheen investointi on suhteellisen pieni, mutta käyttökustannukset suhteellisen korkeat (vedenkulutus, sähkönkulutus).

Suljettu: Tämä laite soveltuu käytettäväksi ankarissa ympäristöissä, kuten kuivuudessa, vesipulassa ja toistuvissa hiekkamyrskyissä. Jäähdytysväliaine voi olla multimediaa, kuten vesi, öljy, alkoholi, sammutusneste, suolavesi ja kemiallinen neste. Väliaineessa ei ole häviötä ja koostumus on vakaa. Alhainen energiankulutus.

Haitat: Suljetun jäähdytystornin hinta on kolme kertaa avoimen tornin hinta.

Asennus, putket, toiminta ja yleiset viat

1. Jäähdytystornin melun lähde

Yllä käytetyt jäähdytystornit ovat kaikki koneellisen ilmanvaihdon jäähdytystorneja. Kun ne ovat käynnissä, tärkeimmät vesitornin melun lähteet ovat seuraavat:

(1) Tuulettimen melu:

Sen melu koostuu pääasiassa mekaanisesta melusta ja nestemelusta;

(2) Moottorin melu:

Sähkömagneettinen ääni sen päämoottorin käydessä;

(3) Ilmanvaihdon melu:

Se sisältää pääasiassa ilmanesteen melun tornin sisällä ja ulkopuolella sekä tornin resonanssimelun.

Ratkaisuja on Nanshe Encyclopedia -ohjelman asiaankuuluvan kurssiohjelman kohdassa "Kohinan" ja LVI-järjestelmien melun ja tärinän vähentämisen käsittelymenetelmien kattava ymmärtäminen.

2. Asennusta ja putkistoa koskevat varotoimet

Maalaakerin tulee viitata jäähdytystornin käyttöpainoon ja suunniteltuun asennuskertoimeen asennusperustan kantokyvyn tarkistamiseksi.

Ympäristöolosuhteet

1. Lyhin etäisyys jäähdytystornin ilmanottopään ja viereisten rakennusten välillä ei saa olla pienempi kuin 1,5 kertaa tornin korkeus.

2. Sitä ei saa asentaa paikkoihin, joissa on lämmönlähteitä, kuten sähköasemia ja kattiloita. Pidä tornin yläosa poissa avotulesta.

3. Sitä ei saa asentaa paikkoihin, joissa on syövyttäviä kaasuja, kuten savupiippujen ja kuumien lähteiden viereen.

asennusohjeet

1. Jäähdytystornin perustus tulee esihautaa vaakasuuntaisilla teräslevyillä määritellyn koon mukaan. Jokaisen perustuksen pinnan korkeuden tulee olla samalla vaakatasolla, korkeusvirheen tulee olla 1 mm ja poikkeamakeskivirheen 2 mm sisällä.

2. Tornin runko tulee sijoittaa vaakasuoraan ja sen tulee perustua yleiseen kuntoon.

3. Vesitornia asentaessaan asentajan tulee astua rungon vahvikeripoihin välttääkseen rungon puristamisen. Lisäksi kortin kuorta, runkoa ja muita kuituosia asennettaessa ruuvit tulee ensin käyttää ja kiristää sitten vähitellen, jotta vältetään kuoren ja rungon muodonmuutos. Sen jälkeen kun on varmistettu, että runko ei ole vääntynyt ja että kosketusalue ja sen ympäristö ovat puhtaat. Kuituhuopaa ja hankaushartsia voidaan täydentää, kun se on kuiva, saumoihin veden vuotamisen välttämiseksi käytön aikana.

Valmistelut ennen aloitusta

1. Avaa vesialtaan tyhjennysventtiili puhdistaaksesi mutapölyn ja lian vesialtaassa. Huuhtele tornin rungon osat.

2. Säädä tuuletin siten, että tuulettimen siipien kulma on sama ja tuulettimen ja tornin vaipan välinen välys on tasainen.

3. Tarkista, ovatko juoksevat osat joustavia.

4. Säädä uimuriventtiili niin, että altaan vedenpinnan taso on taatusti 20 cm ylivuotokohdan alapuolella.

Spynttäytyä

Käynnistä vesipumppu ajoittain, jotta ilma poistuu kokonaan kiertovesiputkesta, ja käynnistä sitten tuuletin.

1. Kun avaat, tarkista, ovatko ilman tulo- ja poistoilmaolosuhteet normaalit. Tarkista, onko tuulen suunta ylöspäin tuulettimen käydessä.

2. Säädä veden virtaus vesitornin normaalin vesivirtauksen mukaan.

3. Tarkista, että moottorin kunkin vaiheen käyttöjännite ja virta eivät voi ylittää moottorin tyyppikilvessä ilmoitettuja arvoja.

4. Käyttäjän virtalähdepiirissä tulee olla vaihekatkossuojaus ja ylikuormitussuojaus.

Rpoista tarkistus

Tornin sisäpuoli tulee pitää puhtaana likaantumisen ja levien muodostumisen estämiseksi. Säilytä kiertovesitilavuus jäähdytystornin jäähdytyskuorman varmistamiseksi. Tarkista säännöllisesti vesialtaassa olevan jäähdytystornin käyttöveden taso, jäähdytysveden lämpötila, moottorin jännite, moottorin virta, tärinä ja meluarvo.

Sjotain muuta

1. Kun asennus on valmis, tarkista, onko torniin tai poistotuulettimeen asennettu työkaluja ja muita esineitä ajoissa.

2. Varmista käynnistyksen yhteydessä, että putkisto ja vesiastia eivät vuoda.

3. Kun vesilähde on matalampi kuin jäähdytystornissa tai vedenpaine ei riitä veden syöttöön, tulee asentaa lisävesipumppu tai korkeampi vesisäiliö täyttöveden syöttämiseksi.

4. Säädettäessä ja asennuksessa ei saa astua suoraan täyteaineen päälle. Jos joudut astumaan sen päälle, pehmustele täyte väliaikaisesti puulaudalla.

3. Käyttöä koskevat varotoimet

Valmistelut ennen käyttöä:

(1) Vieraat esineet ilmanottoaukon sivulta tai tuulirungon ympäriltä on poistettava;

(2) Varmista, että tuulimyllyn perän ja tuulirungon välillä on tarpeeksi tilaa, jotta vältytään vaurioilta käytön aikana;

(3) Tarkista, onko supistimen kiilahihna säädetty oikein;

(4) Kiilahihnapyörän asento on pidettävä samalla tasolla keskenään;

(5) Kun yllä oleva tarkastus on suoritettu, käynnistä kytkin ajoittain tarkistaaksesi, toimiiko tuulimylly oikein? Ja onko epänormaalia melua ja tärinää?

(6) Puhdista kuumavesiastia ja tornin rungon sisällä olevat sekatuotteet;

(7) Poista lika ja vieraat esineet kuumavesiastiasta ja täytä sitten vedellä ylivuotoasentoon;

(8) Käynnistä kiertovesipumppu ajoittain poistaaksesi ilman putkesta, kunnes putki ja kylmävesiastia täyttyvät kiertovedellä;

(9) Kun kiertovesipumppu toimii normaalisti, veden taso kylmävesialtaassa laskee hieman, tällä hetkellä uimuriventtiili on säädettävä tietylle vesitasolle;

(10) Piirijärjestelmä, varmista uudelleen, vastaavatko virtapiirin kytkin, sulake ja johdotustiedot moottorin kuormaa.

Varotoimet vesitornin käynnistämiseksi:

(1) Käynnistä tuulimylly ajoittain ja tarkista, käykö se taaksepäin tai onko siinä epänormaalia ääntä ja tärinää? Käynnistä sitten vesipumppu uudelleen;

(2) Tarkista, onko tuulimyllyn moottorin käyttövirta ylikuormitettu? Vältä moottorin palamista tai jännitteen laskua;

(3) Säädä veden määrää ohjausventtiilillä niin, että kuumavesiastian veden taso pysyy 30-50 mm:n välillä;

(4) Tarkista, pysyykö kylmävesiastian juoksevan veden taso normaalina.

Varotoimet vesitornin käytön aikana:

(1) Tarkista 5–6 päivän käytön jälkeen uudelleen, onko tuulimyllyn supistimen kiilahihna normaali? Jos se on löysällä, se voidaan lukita kunnolla uudelleen säätöpultilla;

(2) Viikon jäähdytystornin käytön jälkeen kiertovesi on vaihdettava putkiston roskien ja lian poistamiseksi.

(3) Jäähdytystornin jäähdytystehokkuuteen vaikuttaa kiertävän veden taso. Tästä syystä on tarpeen varmistaa tietty veden taso kuumavesiastiassa;

(4) Jos veden taso kylmässä vesialtaassa laskee, kiertovesipumpun ja ilmastointilaitteen suorituskyky heikkenee, joten veden taso on myös pidettävä vakiona;

Vesitornin rutiinihuoltotoimenpiteet:

Kiertovesi vaihdetaan yleensä kerran kuukaudessa tai jos se on likainen. Kierrättävän veden korvaaminen määräytyy veden kiintoainepitoisuuden mukaan. Puhdista samalla kuumavesiastia ja kylmävesiastia. Jos kuumavesialtaassa on likaa, se vaikuttaa jäähdytystehoon.

Varotoimet vesitornin kausiluontoisen sammutuksen ja huollon yhteydessä:

(1) Löysää supistimen kiilahihnaa ja täytä laakeri voiteluöljyllä;

(2) Kaikki putkilinjassa kiertävä vesi on poistettava talvella jäätymisen aiheuttamien halkeamien välttämiseksi;

(3) Kylmävesiastian tyhjennysputki tulee avata milloin tahansa, jotta sadevesi ja sulanut lumi voivat virrata ulos;

(4) Jäähdytystorni käynnistyy uudelleen seisokin jälkeen. Tässä vaiheessa on tarpeen tarkistaa, onko moottorin eristys normaali? Katso sitten valmisteluohjeet ennen käyttöä.

3. Huoltotoimenpiteet

4. Vaatimukset kiertoveden laadulle (veden laadun raja-arvolla)
